Onda V975m [Desbrickear tablets Amlogic - V975m]

Notapor Arqtico » Sab Feb 01, 2014 1:05 pm

Definiciones de los diferentes tipos de brickeo, o lo que es lo mismo, tener un ladrillo por tablet:
Soft brick: Es cuando la luz de fondo de la pantalla (backlight) se enciende pero, o bien, no pasa nada y se queda negro o que tras un rato, acaba apagandose. También es cuando se obtiene un bucle de arranque, no se puede pasar de la pantalla de bienvenida o animación de arranque y no se puede entrar en la recuperación (recovery menu).
Hard brick: Es cuando la luz de fondo de la pantalla (backlight) no se enciende y parece que el tablet está completamente muerta, pero cuando se conecta al ordenador y se mantiene pulsado el boton de encendido y VOL-, el ordenador la reconoce como "M8-CHIP" o similar.
Deep brick: Es cuando la tablet parece completamente muerta y no es reconocida en absoluto por el ordenador.

Desbrickear (unbrick) es mediante distintos metodos, conseguir que esas tablets brickeadas vuelvan a ser funcionales.

No funciona este metodo para el modo fastboot
Código: Seleccionar todo
Si es necesario poner la tablet en el modo [b]fastboot[/b], se coonsigue con la tablet apagada, pulsando simultaneamente los botones Vol- y de encendido durante unos 20 segundos, tras lo cual la pantalla se mantiene con el robot verde de android, y el Pc es capaz de reconocer la tablet.


Si una tarjeta SD da problemas o es sospechosa de darlos, es mejor no usarla ni para actualizar ni para desbrickear, pero si no queda remedio es recomendable formatearla en FAT32, y si es posible, con un tamaño de unidad de asignacion de 32kbit (Windows por defecto usa 512bit), con SDFormatter y no usar el formateo de windows. SDFormatter por defecto usa FAT32 (FAT si la SD es de solo 2GB) y tamaño de asignacion de 32kbits.

Siempre que usemos el programa SDCardMaker, BootcardMaker o el USB Image Tool, una vez terminemos, para recuperar la SD (que deje de ser arrancable o tenga su verdadero tamaño) volver a formatearla con SDFormatter pero en Options, activando Format Size Adjustament poniendolo en ON.

Si en un proceso de actualizacion automatica en el arranque mediante pulsacion de teclas salta el menu recovery sin mas, es que la SD o los archivos que contiene para actualizar no han sido reconocidos. En este caso, lo recomendable es mirar si estan correctamente descomprimidos los archivos y en el directorio raiz de la SD externa, y si esto esta bien, entonces probar con otra SD.
Otra cosa es que durante este procesa de actualizacion automatica, salte el menu recovery, pero mostrando en la parte inferior algun mensaje de error, por ejemplo que el ID no es el correcto, o un error en la firma del archivo de actualizacion, o problemas con el montaje de las particiones. En este caso, segun el error, asi se debera proceder.


Antes de probar los otros metodos de desbrickeo, tratar de recuperar la tablet con este procedimiento
Oculto:
Si despues de un tiempo funcionando bien, la tablet no es capaz de encenderse:
.- Preparar una SD con una rom (por ejemplo la que estes usando, o alguna que se sepa que funciona mas o menos bien), tal y como si se fuese a actualizar (Ver el Metodo 1 de actualizacion)
.- Editar el archivo "factory_update_param.aml" de la SD y eliminar las lineas de "--wipe_data" y de "--wipe_media" para no perder datos
.- Desconectar el cable USB de la tablet
.- Asegurarse de que tiene algo de carga la bateria
.- Mantener pulsado el boton de encendido durante 10 segundos para asegurarse de que esta apagada la tablet
.- Introducir la SD anteriormente preparada con la rom
.- Proceder a pulsar simultaneamente los botones de encendido y de volumen + como si de un proceso normal de actualizacion se tratase, hasta que salga al animacion del muñeco de android, procediendo como si de una actualizacion normal se tratase


Desbrickear la V975m con burnBootCard/SDcardMaker_uboot - Metodo Verificado
Oculto:
Fuente:
http://bangpai.taobao.com/group/thread/14871967-288714586.htm
http://bbs.loorin.com/thread-50384-1-1.html
http://blog.geekbuying.com/index.php/2014/04/08/how-to-update-firmware-on-tronsmart-vega-s89-amlogic-s802-quad-core-tv-box-should-work-for-all-amlogic-device/#.U0OUA_mSzMY

Las capturas de SDcardMaker que adjunto son dobles, por un lado las originales en chino, y por otro tal y como salen en mi pc.
Capturas en ingles (english screenshots): http://www.v975m.com/downloads/upload/SDcardMaker%20Usage%20Screenshots%20(Chinese&English)%20(jxd.cc).zip Gracias a RobV y a CXZ @slatedroid


Usar bajo su responsabilidad, no es un metodo original de Taobao

Este metodo solo es aplicable a la Onda V975m

El firmware que se proporciona en la web oficial de Onda solo es aplicable a tablets que pueden arrancar normalmente (Nota.- Intentar siempre antes de este metodo, restaurar la rom desde el arranque, aunque la pantalla no encienda, como se indica en el primer punto de este post).
Si la tablet no es capaz de arrancar, se puede utilizar este metodo para recuperarla.
1.- Descargar burnBootCard o SDCardMaker en un pc:

burnBootCard en ingles: Opcion 1 Opcion 2

SDCardMaker en chino: Opcion 1 Opcion 2

SDCardMaker en ingles: Opcion 1 Opcion 2 Opcion 3 Opcion 4

2.- Descomprimir V975m Core4_烧录启动卡.zip en una carpeta (el nombre de la carpeta que no contenga caracteres chinos o raros)
3.- En un lector de SD del PC introducir una tarjeta SD, de no mas de 16GB (al igual que la actualizacion, es de suponer que funciona incluso con 32GB)
4.- Ejecutar burnBootCard o SDcardMaker (siempre ejecutarla como administrador) de la carpeta anteriormente creada

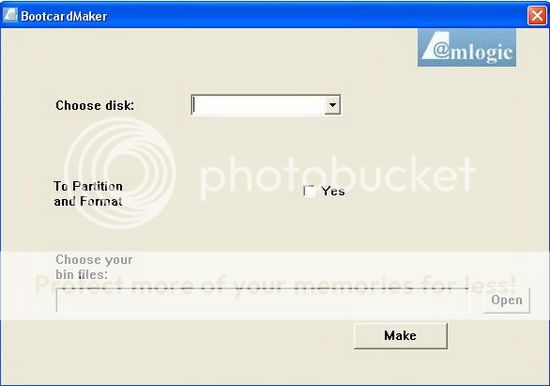

burnBootCard se vera asi: (no incluyo mas capturas ya que al estar en ingles es de facil comprension)
Imagen
Es aspecto de SDCardMaker seria este:
ImagenImagen

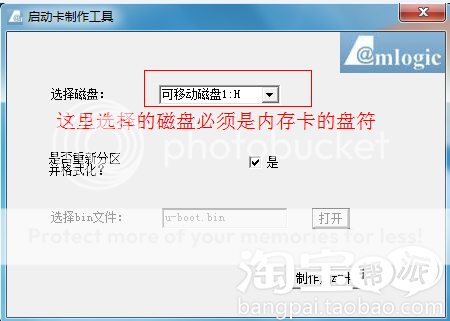

5.- En (1) seleccionar la unidad del lector SD. Es lo mas complejo, ya que se ve en chino o en caracteres raros, un truco para saber cual es la unidad del lector de SDs, si este es externo, es desconectarlo, arrancar el programa SDcardMaker_uboot, ver que unidades salen en (1) y cerrar el programa, conectar el lector de SDs, ejecutar de nuevo SDcardMaker_uboot, y comparando las unidades que salen en (1), la que sale ahora nueva y antes no sera la del lector de SDs
Imagen
6.- En (2) marcarlo, para que formatee la SD

Es preferible no usar el programa de formatear de windows, y usar SDFormatter en FAT32, y con un tamaño de unidad de asignacion de 32kbit (valores por defecto de SDFormatter). Para esto, es mejor formatearla con este programa antes de empezar con SDCardMaker, y en este punto, no activar el formateo, para que no arranque el programa de formateo original de windows.

7.- Descargar y descomprimir en una carpeta una rom de la web oficial de Onda, por ejemplo la 1.0.3 http://pan.baidu.com/s/1gdqUsCj

8.- Copiamos el u-boot.bin de la carpeta donde descomprimimos la rom con la que queremos actualizar en la carpeta donde tenemos el ejecutable de SDCardMaker, y si es necesario, sobreescribiendo el existente. En (3) pulsar en el boton, seleccionar u-boot.bin que acabamos de copiar. Es muy recomendable usar el mismo u-boot.bin de la rom con la que actualizaremos para el arranque de la SD.
Imagen
9.- Pulsar en el boton de inicio (4) para que comience el proceso de creacion de la SD de recuperacion de la V975m

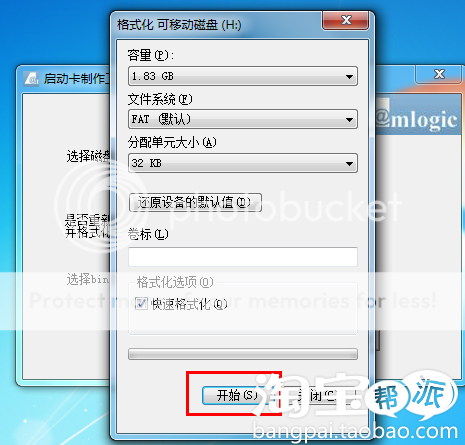

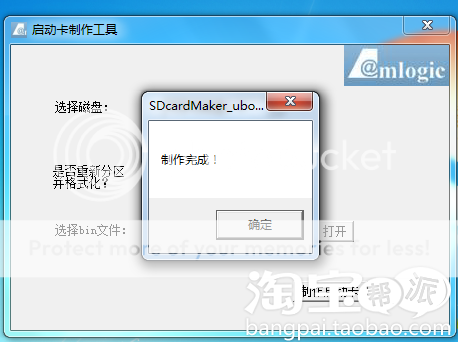

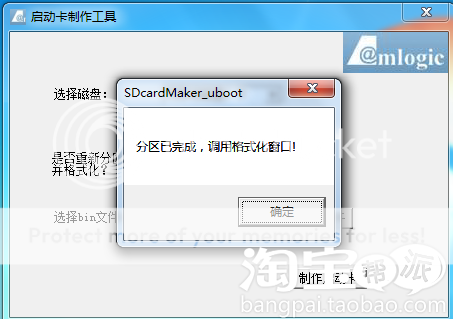

10.- Ir aceptando todos los avisos que salgan hasta que finalice: primero en una ventana de aviso, despues en inicio en la configuracion del formateo de la SD dejando todo como esta, aceptando en la advertencia de seguridad y al finalizar el formateo, cerrando la utilidad, y finalmente al concluir la preparacion de la SD (unicamente si es posible, con un tamaño de unidad de asignacion de 32kbit, Windows por defecto usa 512bit)
ImagenImagen
ImagenImagen
ImagenImagen
11.- Cerrar SDcardMaker_uboot


12.- Copiar a la SD los archivos de la actualizacion de la rom que descomprimimos anteriormente, como si de una actualizacion normal se tratase

13.- Con la tablet apagada, introducir la SD en su lector

14.- Pulsar simultaneamente durante unos 5 segundos el boton de Volumen + y el de encendido. Soltar el boton de encendio pero mantener pulsdo el de Volumen + durante un rato (aprox. 1 min), dejando de pulsarlo cuando salga el robot verde de android en pantalla, momento en el que la tablet procede a actualizarse a la rom que copiamos en la SD, reiniciandose al acabar.


Desbrickear la V975m desde un Pc con ADB
Oculto:
Fuente:
http://tieba.baidu.com/p/2854864358
http://translate.google.com/translate?hl=es&sl=zh-CN&tl=es&u=http%3A%2F%2Ftieba.baidu.com%2Fp%2F2854864358

Requisitos:
.- Onda V975m rooteada
.- Cable de datos USB
.- Ordenador con Windows


Proximamente en castellano



Desbrickeo para arranque en bucle - u-boot MOD Metodo de Rozak
Oculto:
Metodo para tablets con bloqueos del tipo arranque o actualizacion en bucle, ciclica, arrancan siempre en el menu recovery, o con mensajes del tipo "cannot mount /cache" o "block device required" y que si se trata de hacer los wipes desde el recovery falla. Y que no se pueden actualizar por el metodo convencional.

Segun rozak, hay situaciones en las que el bootloader no se actualiza cuando flasheamos una rom, de forma aleatoria. Esto es la posible causa de los arranques ciclicos. Esto afecta tanto a roms orginales como a las de rozak, ya que es un problema de las roms de onda.
La explicacion tecnica viene siendo que el ultimo paso del script de actualizacion es configuran el entorno de un arranque normal. El paso previo es actualizar el bootloader.
Si falla al actualizar el bootloader, la tablet se reinicia, y como no hay un arranque normal definido, entra en el recovery. Estos son los brickeos con arranques cicliclos al menu recovery, reintentando terminar la actualizacion.
En estos casos, lo peor que se puede hacer es apagar la tablet, pues puedes dejar la tablet totalmente muerta, dificilmente recuperable.
Lo mejor que se puede hacer es dejar que lo siga intentando, pues de forma tambien aleatoria, antes o despues puede ser capaz de terminar el proceso correctamente. Pero deberemos enchufarla a la corriente para evitar que se agote la bateria.
Otra cosa que se puede hacer, es quitar la tarjeta SD, pero es muy peligroso, ya que si en ese momento esta intentando actualizar el recovery, brickearemos la tablet.

En estos casos la nand no esta vacia, aun contiene el u-boot, lo que es una buena noticia.

El metodo se basa en forzar a la tablet a arrancar desde la tarjeta SD y cargar el aml_autoscript modificado por rozak.

El lector SD de la tablet debe de funcionar.
La tablet debera tener la bateria cargada de forma suficiente, por lo que es recomendable dejarla cargar un buen rato antes de comenzar con este metodo (el cargador deberia calentarse ligeramente como indicativo de que la tablet esta cargando).

1.- Descargar y descomprimir el archivo .rar de la ROM que queremos instalar ([url]ROM oficial[/url] o [url]ROM cocinada[/url])

2.- Descargar y descomprimir en otra carpeta este archivo: aml_autoscript_unbrick.rar Descarga alternativa

3.- Insertar en el Pc una tarjeta SD de como mucho 16GB (preferiblemetne de 2GB, en este caso, con FAT y cluster size de 32kbits)

4.- Formatear la SD con SDFormatter (formato FAT32 con un tamaño de unidad de asignacion, cluster size, de 32kbits)

5.- Convertir la SD en arrancable (bootable) con SDCardMaker.
En este mismo post, seguir la guia "Desbrickear la V975m con SDcardMaker_uboot - Metodo Verificado" pero fijandose especialmente en:
- IMPORTANTE: Seleccionar el u-boot.bin de la ROM que queremos instalar y que hemos descomprimido en el paso (1).
- Desactivar el formateo de la SD porque ya la hemos formateado en el paso anterior con SDCardMaker

6.- Copiar todos los archivos de la ROM que queremos instalar que hemos descomprimido en el paso (1) a la tarjeta SD

7.- Copiar el archivo aml_autoscript que descomprimimos en el punto (2) a la tarjeta SD, sobreescribiendo el archivo original previo de la ROM

Alternativamente a los pasos (5), (6) y (7) podemos usar la imagen de una SD de arranque ya preparada (tras descargarlas, descomprimirlas):
- V1 y 1.1.0 rom original: SD_unbrick_V975M_V1_1-1-0_STOCK.rar
- V3 y 1.1.0 rom original: SD_unbrick_V975M_V3_1-1-0_STOCK.rar
- V1 y 1.1.0 rom de rozak: SD_unbrick_V975M_V1_1-1-0_ROZAK_20140410.rar
- V3 y 1.1.0 rom de rozak: SD_unbrick_V975M_V3_1-1-0_ROZAK_20140410.rar

En caso de optar por la alternativa, descargamos y descompimimos USB Image Tool:
- Con la tarjeta SD en el Pc
- Ejecutamos USB Image Tool.exe
- En Favorites, Add y seleccionamos la imagen que corresponda con lo que queremos instalar (si la rom esta en la carpeta de USB Image Tool ya veremos la rom en la columna de la izquierda=
- Pulsamos en el boton Restore y esperamos a que termine de crear la SD


8.- Extraer de forma segura la tarjeta SD del Pc (igual que se debe de hacer con las memorias USB).

9.- Si no se esta seguro de que la tablet esta apagada, mantener pulsado el boton de encendio algo mas de 10 segundos, 20 por ejemplo.

10.- Introducir la tarjeta SD en el slot de la tablet.

11.- Mantener pulsado el boton Vol+ y la tecla de encendido.

12.- Cuando el pequeño muñeco verde de android aparezca (en algunas versiones no sale, como la 1.0.9, asi que si es el caso, cuando pasen unos 5 segundos), dejar de pulsar el boton de encendido, pero seguir manteniendo pulsada la tecla de Vol+

13.- Despues de aproximadamente entre 1 y 3 minutos, se debera ver el muñeco de android grande con un cubo girando, entonces, y solo entonces, podremos dejar de pulsar la tecla Vol+.
Cuando presionamos simultaneamente las teclas Vol+ y Encendido, podremos observar la luz de fondo de la pantalla LCD. Esto es el bootloader ejecutandose. Pasados unos 5 segundos la pantalla se oscurece, que es el momento en que el bootloader cargado ejecuta el archivo aml_autoscript file. Cuando termina con el, el bootloader carga y ejecuta el recovery.img, que es cuando el logo de android aparece. Tras el, aparece el robot de android grande con el cubo giratorio, y es hasta cuando se debe de mantener presionada la tecla Vol+, lo cual puede tomar bastante tiempo, hasta 5 minutos, aunque normalmente menos.

14.- Cuando finalice la actualizacion, la tablet se reinicia, y en el nuevo arranca ya seremos capaces de ver el logo de Onda, indicando que el proceso ha sido correcto.

Si esto no funciona, con la tarjeta SD creada metida en la tablet, conectar la tablet al Pc con Amlogic Image Burning Tool ejecutandose, de forma que inmediatamente deberia de comenzar a flashear la rom de la SD.

EN CASO DE NO FUNCIONAR AUN, INTENTAR EL METODO "Desbirckeo para pantalla en negro - u-boot MOD"



Si el brickeo es del tipo boot loop y no puedes usar la SD, esta estropeada o rota, no te queda mas remedio que intentarlo con una memoria USB.
En estos casos solo deberemos recordar, importante, que es lo que teniamos instalado antes, si una rom original o la de rozak, o la rom cocinada que sea
Es importante que el u-boot de la rom que vayamos a cargar sea el mismo que el u-boot que ya esta en la nand de la tablet. Si son distintos corremos el riesgo de brickear completamente la tablet (solo recuperable mediante servidor tftp y conexion jtag, lo cual es complejo)
- Copiar a la memoria USB la rom con el u-boot correcto.
- Conectar la memoria USB a la tablet mediante latiguillo OTG
- Arrancar la tablet pulsando simultaneamente Vol+ y Encendido, para entrar en el menu recovery
- Posiblemente en el menu recovery salgan errores sobre que ha fallado el dlasheo de la rom, que no puede acceder a la tarjeta SD.
- Moviendose por el menu con las teclas Vol+ y Vol-, y aceptando las opciones con el boton de Encendido, seleccionar update system from EXT y despues seleccionar from UDISK
- Seleccionamos el archivo update.zip que ocntiene la memoria USB.
- Esperar a que se copie la rom a la tablet.
Aunque parece que no llego a funcionar, dejo estos archivos para usar en las memorias USB: aml_autoscript-unbrick-usb.rar / Descarga alternativa o la variante aml_autoscript-usb.rar / Descarga alternativa - Informacion mas reciente sobre usar USB http://www.v975m.com/forum/threads/138-Brick-and-now?p=1801&viewfull=1#post1801
Descomprimir y renombrar (si tiene otro nombre) el archivo resultante como aml_autoscript.


Es recomendable, al finalizar, volver a formatear la tarjeta SD con SDCardMaker para eliminar su capacidad de arranque o bien extraerla y reservarla.

Si alguien lo necesitase, seria de agradecer que documentase todos los pasos, para rehacer un tutorial con fotos y capturas de como desbrickear la Onda v975m.

Fuente:
http://www.ondaforum.com/topic/138-brick-and-now/page-4#entry1624
http://www.ondaforum.com/topic/138-brick-and-now/page-8#entry1801
Rozak post in http://www.v975m.com
http://www.v975m.com/forum/threads/138-Brick-and-now?p=1801&viewfull=1#post1801



Desbirckeo para pantalla en negro - u-boot MOD Metodo de Rozak
Oculto:
Metodo para tablets con bloqueos del tipo pantalla negra que no responde aparentemente a ningun boton. AML Flash tool reconoce la tablet cuando se conecta al Pc.

Las roms de rozak modificaban la particion orginal de 2GB para aplicaciones para tener una de 4GB. Esto implica tocar las tablas de particiones, y en esto radica el problema de los brickeos propios solo de las roms de rozak. Tambien de una forma aleatoria, sin un criterio conocido, en algunos casos las nands quedaban bloqueadas, protegidas contra escritura, con lo que no se podian pasar los archivos de la actualizacion a las particiones correspondientes, quedando la nand vacia... y de hay las pantallas negras. Con la utilidad de amlogic, lo que se hace en estos casos para desbrickear es quitar esa proteccion de la nand, borrarla, y como en esa situacion ya se puede, escribir los nuevos archivos de la actualizacion. Es por esto que Rozak ha sacado unas nuevas versiones alternativas que no tocan la tabla de particiones, que mantienen la particiones existentes previamente (ya sean de 2 o de 4GB), eliminando este riesgo.

En esta situacion solo se puede recuperar la tablet si el lector SD de la tablet funciona correctamente. La nand esta completamente en blanco y la unica forma de grabar el u-boot en la nand es desde la SD (o cargarlo por un servidor tftp server conectando la tablet por un interface jtag a serie, lo que es bastante complejo).

El metodo se basa en forzar a la tablet a arrancar desde la tarjeta SD y cargar el aml_autoscript modificado por rozak.
Con este metodo podremos formatear a bajo nivel y reescribir la NAND (la memoria interna donde estan los archivos android y la SD interna). Funciona tanto en NAND vacias como borradas.
Lo importante del formateo a bajo nivel de la NAND es que nos permite excluir, marcar, los bloques de memoria defectuosos o dañados.



Durante el proceso es altamente recomendable desactivar el antivirus y otros programas residentes.
Tambien es importante que el PC durante ese proceso tenga el menor numero de dispositivos USB conectados, incluidos hubs USB, para evitar "interferencias" que alteren el proceso. Pensar que esta herramienta esta pensada para trabajar en un Pc limpio, sin nada mas, configurado unicamente para este trabajo.

Lamentablemente, por ahora no tenemos claro como poner la tablet en modo fastboot, parece ser que no hay soporte completo para este modo en los actuales desarrollos mas o menos beta.
Tampoco tenemos un driver ADB que funcione con este modo fastboot (solo tenemos los drivers AML WorldCup)

Preferiblemente usar Windows XP antes que Windows 7.

La tablet debera tener la bateria cargada de forma suficiente, por lo que es recomendable dejarla cargar un buen rato antes de comenzar con este metodo (el cargador deberia calentarse ligeramente como indicativo de que la tablet esta cargando).

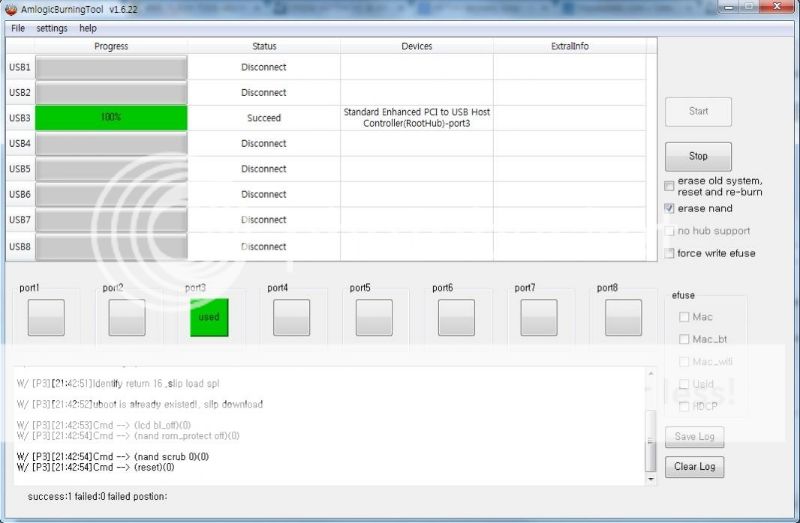

1.- Necesitamos descargar el Amlogic Burning Tool, siendo recomendable tambien bajar el manual.

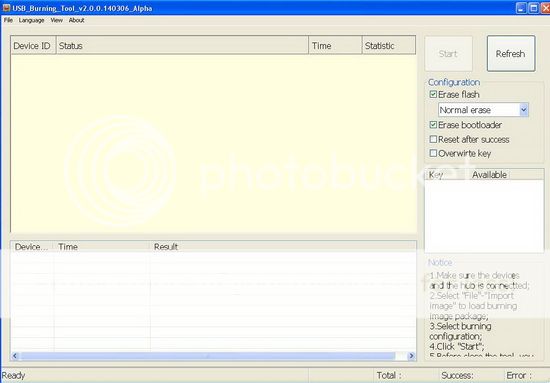

Amlogic USB Burning Tool v2.0.0.140306_Alpha (usar preferentemente esta version, para Windows 7 y 8) (requiere instalacion)(por ahora no este verificado)
Opcion 1 Opcion 2 Opcion 3 Opcion 4

Amlogic Image Burning Tool v.1.6.2.0128 (usar preferentemente esta version, para Windows XP y 7)
Opcion 1 Opcion 2

Amlogic Image Burning Tool v.1.6.2.2 (parece ser que solo funciona en windows en ingles)
Opcion 1 Opcion 2 Opcion 3

Manual:
Opcion 1 Opcion 2


Amlogic Image Burning Tool + Manual en un unico archivo: https://drive.google.com/file/d/0B_4E5-P-rR4CdDduZGROaE8waTQ/edit?usp=sharing

Descomprimir el Amlogic Image Burning Tool en una carpeta (y el manual en otra)

2.- Crear un archivo llamado erasebd.xml (para borrar la nand) y guardarlo en el directorio de ImageBurnTool.exe, con el siguiente contenido:
Código: Seleccionar todo
<?xml version="1.0" encoding="UTF-8"?>
<progress_configs>
<command sn="0">store init 3</command>
<command sn="1">store erase boot</command>
<command sn="2">store erase data</command>
<command sn="3">reset</command>
</progress_configs>


3.- Crear otro archivo llamado config_progress_erase_my.xml (para flashear el bootloader y sobreescribir la nand) y guardarlo en el directorio de ImageBurnTool.exe, con el siguiente contenido:
Código: Seleccionar todo
<?xml version="1.0" encoding="UTF-8"?>
<progress_configs>
<command sn="0">mmcinfo</command>
<command sn="1">store init 3</command>
<command sn="2">fatload mmc 0 0x10100 u-boot.bin</command>
<command sn="3">store rom_write 0x10100 0 60000</command>
<command sn="4">mw 0xc8100004 0x01010101</command>
<command sn="5">reset</command>
</progress_configs>


Tambien lo puedes descargar, y descomprimir, de aqui: config_progress_erase_my.rar

4.- Y otro llamado fullerase.xml (para flasear el bootloader tras borrar la nand) y guardarlo en el directorio de ImageBurnTool.exe, con este contenido:
Código: Seleccionar todo
<?xml version="1.0" encoding="UTF-8"?>
<progress_configs>
<command sn="0">mmcinfo</command>
<command sn="1">store init 3</command>
<command sn="2">store erase boot</command>
<command sn="3">store erase data</command>
<command sn="4">fatload mmc 0 0x10100 u-boot.bin</command>
<command sn="5">store rom_write 0x10100 0 60000</command>
<command sn="6">mw 0xc8100004 0x01010101</command>
<command sn="7">reset</command>
</progress_configs>


5.- Insertar en el Pc una tarjeta SD de como mucho 16GB y formatearla con SDSDFormatter (por defecto en formato FAT32 con un tamaño de unidad de asignacion, cluster size, de 32kbits) (preferiblemente de 2GB, en este caso, con FAT y cluster size de 32kbits).
En este mismo post, seguir la guia "Desbrickear la V975m con BootCardMaker/SDcardMaker_uboot - Metodo Verificado" pero fijandose especialmente en:
- IMPORTANTE: Seleccionar el u-boot.bin de la ROM que queremos instalar y que hemos descomprimido en el paso.
- Desactivar el formateo de la SD porque ya la hemos formateado en el paso anterior con SDCardMaker

Una vez tenemos creada la SD de arranque, en la que hemos copiado todos los archivos descompridos que contiene la actualizacion, descargamos y descomprimimos en otra carpeta este archivo: aml_autoscript_unbrick.rar Descarga alternativa
Copiar el archivo aml_autoscript que acabamos de descomprimimo a la tarjeta SD, sobreescribiendo el archivo original previo de la ROM.

Alternativamente a este paso 5 podemos usar la imagen de una SD de arranque ya preparada (tras descargarlas, descomprimirlas):
- V1 y 1.1.0 rom original: SD_unbrick_V975M_V1_1-1-0_STOCK.rar
- V3 y 1.1.0 rom original: SD_unbrick_V975M_V3_1-1-0_STOCK.rar
- V1 y 1.1.0 rom de rozak: SD_unbrick_V975M_V1_1-1-0_ROZAK_20140410.rar
- V3 y 1.1.0 rom de rozak: SD_unbrick_V975M_V3_1-1-0_ROZAK_20140410.rar

En el caso de querer usar esta alternativa, descargamos y descompimimos USB Image Tool:
- Con la tarjeta SD en el Pc
- Ejecutamos USB Image Tool.exe
- En Favorites, Add y seleccionamos la imagen que corresponda con lo que queremos instalar (si la rom esta en la carpeta de USB Image Tool ya veremos la rom en la columna de la izquierda=
- Pulsamos en el boton Restore y esperamos a que termine de crear la SD


6.- Ejecutar como administrador y en modo compatibilidad con Windows XP (click derecho para ver el menu con la opcion) el programa ImageBurnTool.exe (o el ejecutable que corresponda) en la carpeta donde descomprimimos Amlogic Burning Tool en el paso (1)

Imagen

7.- Con la tablet apagada (asegurarse manteniendo pulsado el boton de encendio algo mas de 10 segundos, 20 por ejemplo), con tarjeta SD de arranque que creamos antes insertada, conectarla al PC mediante cable USB a un puerto USB 2.0 (no usar puertos USB 3.0)

8.- Simultaneamente pulsar el boton Vol+ y boton de encendido, y mantenerlos pulsados solo hasta que la tablet es reconocida

9.- Cuando windows la detecta emite un beep, momento en el que se procede a instalar los drivers que correspondan, XP o win7, x86 o x64, de la carpeta _DRIVER del directorio donde descomprimimos el Amlogic Image Burning Tool (Si no me equivoco, una vez detectada e instalado el driver, la tablet aparece en el Administrador de dispositivos como "worlcup device" o "M8-CHIP")

Si la tablet no es reconocida por el Pc (ni tansiquiera como dispositivo desconocido) deberemos seguir estos pasos:
- Apagar la tablet, desconectada de todo, Pc o cargador
- Quitar la tarjeta SD (importante)
- Abrir la tablet con mucho cuidado, sin forzarla para no romper ni la pantalla ni el digitalizador
Video de Cural

youtu.be/KQGmHUZTT4E
- Esperar un poco y comprobar con la mano que la CPU (en el centro, pone M802) no esta caliente. Si esta caliente, apagar la tablet pulsando el boton de encendido algo mas de 10 segundos y repetir el proceso de espera y comprobacion de temperatura. Solo cuando este frio pasaremos al los siguientes pasos.

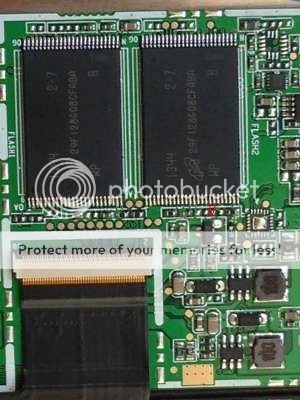

- Localizar los dos chips de la nand, disponiendo la tablet para que queden a al derecha.
Imagen

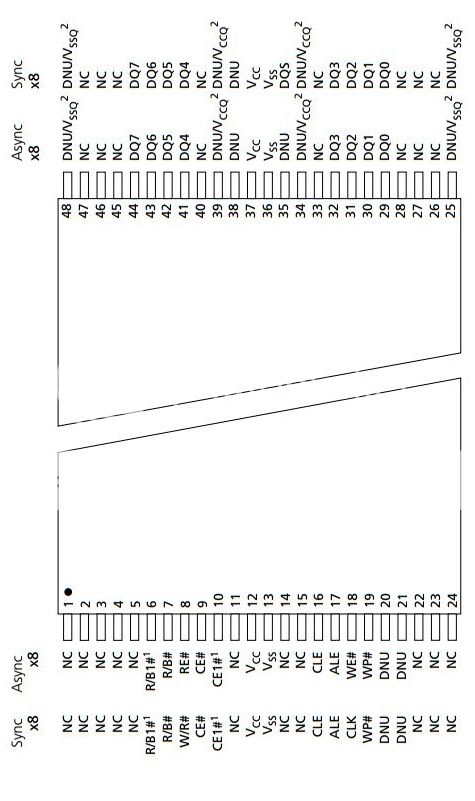

- Localizar en el chip de la nand que esta mas a la derecha los pins 7 y 8 (en la linea inferior de pins, comenzando a contar desde la derecha, hay una marca en la esquina, un circulo rehundido, los pins septimo y octavo)
Imagen
Imagen
- Puentear, y mantener, esos dos pins con un clip, destornillador pequeño o similar (con cuidado de not tocar nada mas y de no forzar los pines)
- Conectar la tablet al Pc y pulsar simultaneamente las teclas Vol+ y Encendido
- Ahora el procesador de la tablet arranca en el modo mask (arranca ignorando la NAND, como si no estuviera allí) y deberia ser reconocido por el PC (en el momento que es datectada la tablet, dejar de hacer el puente en los pins de la nand)
- Inserta una tarjeta SD con arranque y seguir el proceso

10.- Ahora ImageBurnTool.exe (Amlogic Image Burning Tool) deberia de reconocer la tablet
Imagen
Aparecera en verde el USB al que este conectada la tablet

11.- En Amlogic Burning Tool, en el menu File, seleccionar Import config file y abrir el archivo config_progress_erase_my.xml creado en el paso (4).
En algunos casos, alternativamente, podremos probar a usar erasebd.xml del paso (2) y/o fullerase.xml del paso (3)

12.- Pulsar el boton Start, y si funciona, este paso le deberia de llevar cierto tiempo, pues estara borrando toda la nand.

13.- Cuando termina de borrar la nand, vuelve a aparecer en verde el USB al que esta conectada la tablet en el programa, y comienza a programar la tablet con la rom que esta en la SD de la tablet.

Si no ha sido capaz de reprogramar la rom de la tablet, entonces, con la tablet aun conectada al PC, apagar la tablet, de forma que oiremos el beep de la desconexion en el ordenador. Ahora mantener pulsados de forma simultanea el boton Vol+ y Encendido. Mantenerlos pulsados hasta que aparezca el el Android grande con el cubo girando (puede tardar hasta 2 minutos o mas en aparecer) momento en el que comienza a reprogramar la tablet con el contenido de la SD.
Si tras 5 minutos no se ve el droid con el cubo girando, apagar la tablet, y volver a pulsar simultaneamente los botones Vol+ y Encendido, soltando en este caso solo la tecla de Vol+ cuando salga el muñeco con el cubo girando.

Si la tablet entra en un bucle de encendido, no entrar en panico. Extraer la tarjeta SD, pero SIN APAGAR LA TABLET. En el siguiente ciclo de arranque, ahora sin la SD, deberia salir en pantalla el menu recovery. Solo en este momento, podremos desconectar la tablet del Pc y apagarla.
Volver a insertar la tarjeta SD en la tablet. Encender la tablet manteniendo pulsadas de forma simultaneamente las teclas Vol+ y Encendido. Solo cuando veas que la pantalla hace un centello o flash, soltar el boton de encendido, pero manteniendo aun el de Vol+. Y cuando salga el droid grande con el cubo girando (puede tardar hasta 2 minutos o mas en aparecer), soltar el de Vol+, y esperar a que termine de reprogramar la tablet.

14.- Cuando termine, cerrar Amlogic Image Burning Tool


En algunos casos sera necesario forzar el recovery menu
- Preparar un tarjeta SD (en las condiciones anteriormente comentadas, SDFormatter, FAT32, 32kbits) con los siguientes archivos de la rom a instalar:
u-boot.bin
recovery.img
factory_update_param.aml
- Editar el archivo factory_update_param.aml y borrar todo su contenido (quedando una sola linea vacia), guardando los cambios
- Introducir la SD en la tablet
- Simultaneamente mantener pulsadas las teclas Vol+ y Encendio
La tablet se iniciara en el recovery menu, desde el que podremos hacer los wipes e instalar la rom desde EXT (tarjeta SD USB) o por ADB


Durante el proceso de actualizacion de la rom, no debe de estar conectada la tablet al cargador, si fuese extrictamente necesario usarlo, seguir este proceso:
- Desconectar el cargador
- Asegurarse que la tablet esta apagada
- Meter la tarjeta SD en la tablet (SD bootable con el aml_autoscript modificado por rozak)
- Mantener pulsado simultaneamente los botones Vol+ y Encendido
- Conectar el cargador
Cuando presionamos simultaneamente las teclas Vol+ y Encendido, podremos observar la luz de fondo de la pantalla LCD. Esto es el bootloader ejecutandose. Pasados unos 5 segundos la pantalla se oscurece, que es el momento en que el bootloader cargado ejecuta el archivo aml_autoscript file. Cuando termina con el, el bootloader carga y ejecuta el recovery.img, que es cuando el logo de android aparece. Tras el, aparece el robot de android grande con el cubo giratorio, y es hasta cuando se debe de mantener presionada la tecla Vol+, lo cual puede tomar bastante tiempo, hasta 5 minutos, aunque normalmente menos.



Es un proceso que depende mucho de las pulsaciones de las teclas, y de la tarjeta SD, de forma que si no se pulsan correctamente o hay algun error de lectura el proceso dara errores o no funcionara correctamente. En caso de duda, repetirlo, cambiando de SD y prestando mas atencion a la pulsacion de teclas.


Si habia bloques de memoria defectuosos o dañados, estos estaran marcados como dañados (bad) y no habran sido usados por el sistema, por lo que veremos mermada la capacidad con respecto a la tablet cuando estaba nueva.

Se puede instalar una consola de comandos o terminal (hay varias en Google Play) y en ella ejecutar, justo despues de reiniciar o encender la tablet (para obtener resultados mas precisos), con derechos root, el comando "dmesg|grep nand" que nos informara de los bloques dañados de la nand. Es decir, en el terminal, podremos meter las siguientes ordenes:
Código: Seleccionar todo
su
dmesg|grep nand

Si hay bloques defectuosos nos saldran mensajes de este estilo:
<4>[ 3.051566@0] nand block at blk 49 is bad


Con esta herramienta se pueden llegar a hacer mas cosas.


Si alguien lo necesitase, seria de agradecer que documentase todos los pasos, para rehacer un tutorial con fotos y capturas de como desbrickear la Onda v975m.

Fuentes:
http://chinagadgetsreviews.blogspot.ro/2014/04/download-amlogic-tools-bootcardmaker.html
http://www.ondaforum.com/topic/138-brick-and-now/page-4#entry1624
http://www.ondaforum.com/topic/138-brick-and-now/page-8#entry1801
Rozak post in http://www.v975m.com
http://www.v975m.com/forum/threads/138-Brick-and-now?p=1801&viewfull=1#post1801
http://www.v975m.com/forum/threads/93-Amlogic-Burning-tool-amp-Manual
http://www.slatedroid.com/topic/40623-aml-flash-tool-aka-imageburntool/
http://4pda.ru/pages/go/?u=http%3A%2F%2Ftranslate.googleusercontent.com%2Ftranslate_c%3Fdepth%3D1%26hl%3Des%26rurl%3Dtranslate.google.com%26sl%3Dru%26tl%3Des%26u%3Dhttp%3A%2F%2F4pda.ru%2Fforum%2Findex.php%253Fshowtopic%253D535739%2526view%253Dfindpost%2526p%253D28990085%26usg%3DALkJrhh9RQ_skmF6G992aJyLLsLoN7gF1Q



Metodos no verificados en la Onda V975m

Metodo generico de Amlogic - NAND con bloques dañados (rozak)
Oculto:
De nuevo del foro ruso saco esta informacion, verificada rozak en http://www.v975m.com. Se trata de una herramienta generica para procesadores Amlogic.

Usar solo cuando otros metodos de desbrickeo no funcionen, pues por la naturaleza del funcionamiento de esta herramienta, brickeos leves se pueden agravar.

Con este metodo podremos formatear a bajo nivel y reescribir la NAND (la memoria interna donde estan los archivos android y la SD interna). Funciona tanto en NAND vacias como borradas.
Lo importante del formateo a bajo nivel de la NAND es que nos permite excluir, marcar, los bloques de memoria defectuosos o dañados.

Tiene tambien la particularidad de que podremos reprogramas hasta 8 tablets iguales simultaneamente.

Durante el proceso es altamente recomendable desactivar el antivirus y otros programas residentes.
Tambien es importante que el PC durante ese proceso tenga el menor numero de dispositivos USB conectados, incluidos hubs USB, para evitar "interferencias" que alteren el proceso. Pensar que esta herramienta esta pensada para trabajar en un Pc limpio, sin nada mas, configurado unicamente para este trabajo.

Lamentablemente, por ahora no tenemos claro como poner la tablet en modo fastboot, parece ser que no hay soporte completo para este modo en los actuales desarrollos mas o menos beta.
Tampoco tenemos un driver ADB que funcione con este modo fastboot (solo tenemos los drivers AML WorldCup)

Preferiblemente usar Windows XP antes que Windows 7, no usar otros sistemas operativos ni maquinas virtuales.

1.- Necesitamos descargar el Amlogic Image Burning Tool, siendo recomendable tambien bajar el manual.
Amlogic Image Burning Tool v.1.6.2.0128 (usar preferentemente esta version)
http://www.v975m.com/downloads/upload/_USB-Burning-Tool%201.6.2.0128.7z

Amlogic Image Burning Tool v.1.6.2.2 (parece ser que solo funciona en windows en ingles)
http://4pda.ru/forum/dl/post/4114052/Amlogic+Image+Burning+Tool+v.1.6.2.2.zip
http://www.slatedroid.com/index.php?app=core&module=attach&section=attach&attach_id=24497
http://www.v975m.com/downloads/upload/_USB-Burning-Tool.zip

Manual:
http://www.mediafire.com/?kataafsywrcbfi8
http://www.v975m.com/downloads/upload/ImageBurnTool%20Manual.zip


Amlogic Image Burning Tool + Manual en un unico archivo:
https://drive.google.com/file/d/0B_4E5-P-rR4CdDduZGROaE8waTQ/edit?usp=sharing

Descomprimir el Amlogic Image Burning Tool en una carpeta (y el manual en otra)

2.- Ejecutar como administrador y en modo compatibilidad con Windows XP (click derecho para ver el menu con la opcion) el programa ImageBurnTool.exe en la carpeta donde descompromimos Amlogic Image Burning Tool

3.- Con la tablet apagada, con el lector de la SD externa vacio, conectarla al PC mediante cable USB a un puerto USB 2.0 (no usar puertos USB 3.0)

4.- Simultaneamente pulsar el boton Vol+ y boton de encendido

5.- Cuando windows la detecta emite un beep, momento en el que se procede a instalar los drivers que correspondan, XP o win7, x86 o x64, de la carpeta _DRIVER del directorio donde descomprimimos el Amlogic Image Burning Tool (Si no me equivoco, una vez detectada e instalado el driver, la tablet aparece en el Administrador de dispositivos como "worlcup device" o "M8-CHIP")

6.- Ahora ImageBurnTool.exe (Amlogic Image Burning Tool) deberia de reconocer la tablet
Imagen
Aparecera en verde el USB al que este conectada la tablet

7.- En Amlogic Image Burning Tool, en el menu File, seleccionar Import config file y abrir el archivo config_progress_erase.xml (o config_progress_reset.xml, rozak tenia dudas de cual usar) de la carpeta donde descomprimos el programa.

8.- Activamos la casilla erase nand

9.- Pulsar el boton Start

10.- Cuando termine la tablet se apaga.

Ahora podremos intentar reprogramar una rom que no chequee la ID del producto (Rozak roms) con el metodo convencional de actualizacion de rom en el arranque pulsando la combinacion de teclas Vol+ y encendido. Si no funciona este metodo de actualizacion, usar el de "Desbrickear la V975m con SDcardMaker_uboot - Metodo Verificado" de este mismo hilo.

Para V1 (sin bluetooth):
ONDA_V975m_V1_v1.0.9_rozak_20140331_nochecks.rar

Para V3 (con bluetooth):
ONDA_V975m_V3_v1.0.9_rozak_20140331_nochecks.rar

Mas info de ONDA V975m V1 & V3 custom ROM by rozak v1.x.x JB http://hispatablets.com/mensaje10393.html

Una vez conseguimos que tenga instalada y funcional una rom de las que no cheequea el ID de producto, podremos actualizar la rom sin problemas a la que deseemos.


Si habia bloques de memoria defectuosos o dañados, estos estaran marcados como dañados (bad) y no habran sido usados por el sistema, por lo que veremos mermada la capacidad con respecto a la tablet cuando estaba nueva.

El espacio que quede lo podremos observar en Ajustes, Aplicaciones (el dispuesto por la rom instalada, actualmente 2GB o 4GB aprox) y en Almacenamiento (en un modelo de 32GB, para almacenamiento con la rom 1.0.9 oficial quedan 23.92GB aprox). Comparando estos datos con lo que deberian de ser (podremos consultar a otros foreros que tengan la misma tablet con la misma rom) sabremos si hay parte de la NAND que estaba dañada y no es usable.

Alternativamente, tambien se puede instalar una consola de comandos (hay varias en Google Play) y en ella ejecutat el comando "df -h" que nos dara los datos de todas las particiones, fijandonos en el tamaño, podremos proceder igual que antes, comparando con lo que deveria de ser.
Código: Seleccionar todo
df -h

Y justo despues de reiniciar o encender la tablet (para obtener resultados mas precisos), con derechos root "dmesg|grep nand" que nos informara de los bloques dañados de la nand. Es decir, en el terminal, podremos metrer las siguientes ordenes:
Código: Seleccionar todo
su
dmesg|grep nand

Si hay bloques defectuosos nos saldran mensajes de este estilo:
<4>[ 3.051566@0] nand block at blk 49 is bad


Con esta herramienta se pueden llegar a hacer mas cosas.


Si alguien lo necesitase, seria de agradecer que documentase todos los pasos, para rehacer un tutorial con fotos y capturas de como desbrickear la Onda v975m.

Fuentes:
http://www.v975m.com/forum/threads/93-Amlogic-Burning-tool-amp-Manual
http://www.slatedroid.com/topic/40623-aml-flash-tool-aka-imageburntool/
http://4pda.ru/pages/go/?u=http%3A%2F%2Ftranslate.googleusercontent.com%2Ftranslate_c%3Fdepth%3D1%26hl%3Des%26rurl%3Dtranslate.google.com%26sl%3Dru%26tl%3Des%26u%3Dhttp%3A%2F%2F4pda.ru%2Fforum%2Findex.php%253Fshowtopic%253D535739%2526view%253Dfindpost%2526p%253D28990085%26usg%3DALkJrhh9RQ_skmF6G992aJyLLsLoN7gF1Q




Desbrickear Amlogic AML8726-MX Series por distintos metodos



Forzar menu recovery por SciiBee
Oculto:
En http://www.v975m.com SciiBee comentaba esta otra opcion:
.- crear una SD con arranque con el metodo SDCardMaker
.- descomprimir en ella la rom de rozak (supongo que vale cualquiera)
.- editar "factory_update_param.aml" y borrar todo su contenido
.- editar "aml_autoscript" y borrar todo el contenido por debajo de la linea "fatload mmc 0 0x10100 u-boot.bin".
Arrancando con esta SD, pulsando Vol+ simultaneamente con tecla de encendido, fuerzas a entrar en el menu recovery
Una vez en el recovery, se selecciona update from ext y se actualiza desde la SD (o usb)

Código: Seleccionar todo
Well - meanwhile I made a new approach: Booting the external SDCard.
I created a bootable SDCard using sdcardmaker.
I took Rozak's ROM and extracted the files "aml_autoscript", "factory_update_param.aml", "recovery.img" and "u-boot.bin" to that card.
I edited "factory_update_param.aml" and removed all contents. Means: Do nothing but be present.
I edited "aml_autoscript" and removed all contents below the line "fatload mmc 0 0x10100 u-boot.bin".
Can't post the remaining code here cause there's binary at the top.
Basically the same process that Rozak used to revive his tab except that my version just starts the recovery and then sits and waits for an action.
That worked so far and I got to the stock recovery.
Now the question was: did it boot the recovery off my working internal NAND or did it boot the recovery.img off the external SDCard?
Well - I simply exchanged the recovery.img with my compiled recovery.img aaaaannnndddd???
Well I did not receive the CWM GUI - unfortunately - but the little green guy appeared and then the tab shutted itself off opposite to the first try with the original recovery which showed the GUI.

So my conclusion is that it is possible to boot a system off the external card without the risk of a sudden brick.
Now I will carry on and try to find out why my CWM recovery will not start...
Arqtico
Moderador

Mensajes: 1675
Registrado: Mar Dic 10, 2013 2:23 pm

Re: Onda V975m [Desbrickear tablets Amlogic]

Notapor suzook » Sab Feb 01, 2014 2:00 pm

How about sharing a link???
suzook
Hispatabletero novato

Mensajes: 7
Registrado: Dom Ene 19, 2014 1:34 pm

Re: Onda V975m [Desbrickear tablets Amlogic]

Notapor Arqtico » Sab Feb 01, 2014 2:21 pm

suzook escribió:How about sharing a link???

Of course you can share links, that is what it is all about.
Arqtico
Moderador

Mensajes: 1675
Registrado: Mar Dic 10, 2013 2:23 pm

Re: Onda V975m [Desbrickear tablets Amlogic]

Notapor suzook » Dom Feb 02, 2014 2:05 pm

http://www.slatedroid.com/index.php?app ... h_id=24497

Issue is we dont have a proper recovery image to flash yet.
suzook
Hispatabletero novato

Mensajes: 7
Registrado: Dom Ene 19, 2014 1:34 pm

Re: Onda V975m [Desbrickear tablets Amlogic]

Notapor Arqtico » Dom Feb 02, 2014 2:28 pm

suzook escribió:http://www.slatedroid.com/index.php?app=core&module=attach&section=attach&attach_id=24497

Issue is we dont have a proper recovery image to flash yet.


Yes, it's true.
But it's the tool, and I think that we may get the recovery image in a nearby future.
The recovery image is not very different from the upgrade, and Onda possibly release it without problems, or some "nerd" can make it.

Or maybe there are the possibility to extract the recovery image from a functional tablet

Someone, who perform well with Chinese manufacturers and have the tablet, may get on with some work and contact Onda support, requesting the v975m recovery image.
Arqtico
Moderador

Mensajes: 1675
Registrado: Mar Dic 10, 2013 2:23 pm

Re: Onda V975m [Desbrickear tablets Amlogic]

Notapor Gusy_80 » Mié Feb 19, 2014 9:31 pm

¿Sabeis si esta ya la imagen de recuperación? la necesito porque no me enciende la tablet.
Avatar de Usuario
Gusy_80
Hispatabletero novato

Mensajes: 185
Registrado: Mié Ene 15, 2014 2:31 pm
Ubicación: Sevilla

Re: Onda V975m [Desbrickear tablets Amlogic]

Notapor Arqtico » Mié Feb 19, 2014 9:55 pm

No sabemos nada aun, si hay tal imagen o si vale la de la actualizacion.
Si es solo que no se ve la pantalla o no acaba de arrancar, antes de esto, trata de actualizar la tablet desde el arranque a ciegas (no hace falta ver nada) desde una SD con los wipes activados tal como vienen
Si no enciende nada, falta de corriente, este metodo tampoco te valdra

Si aun consideras este metodo, solicita la imagen a onda.cn
Arqtico
Moderador

Mensajes: 1675
Registrado: Mar Dic 10, 2013 2:23 pm

Re: Onda V975m [Desbrickear tablets Amlogic]

Notapor Gusy_80 » Mié Feb 19, 2014 10:52 pm

Ya lo tengo todo, solo me faltaria la imagen. No hace nada, nada de nada. Pero no está muerta porque el pc la reconoce.

Enviado desde mi Galaxy Nexus
Avatar de Usuario
Gusy_80
Hispatabletero novato

Mensajes: 185
Registrado: Mié Ene 15, 2014 2:31 pm
Ubicación: Sevilla

Re: Onda V975m [Desbrickear tablets Amlogic]

Notapor Arqtico » Mié Feb 19, 2014 11:04 pm

Prueba el proceso que te digo en el hilo de las roms
Arqtico
Moderador

Mensajes: 1675
Registrado: Mar Dic 10, 2013 2:23 pm

Re: Onda V975m [Desbrickear tablets Amlogic]

Notapor Angekcc » Jue Feb 20, 2014 2:54 pm

Esto es muy importante. Porque si falla el proceso de instalación y nos quedamos sin recovery podríamos recuperar la tableta.
A ver si lo miro despacio

Enviado desde mi UMI C1
Angekcc
Hispatabletero considerado

Mensajes: 461
Registrado: Dom Nov 24, 2013 10:40 pm

Siguiente

Volver a Onda V975m

¿Quién está conectado?

Usuarios navegando por este Foro: No hay usuarios registrados visitando el Foro y 73 invitados
